Условие:
1. Изобразить цепь, подлежащую расчету, выписать значения параметров элементов.
2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.
Решение:

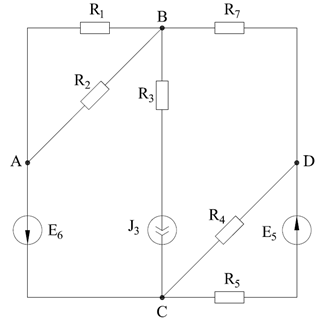

1. Изобразим цепь, подлежащую расчету (см. рисунок 1).
Рисунок 1
Выпишем значения параметров элементов:
R1 = R3 = R5 = R7 = N + 0,1M = 3 + 0,1(1+0) = 3,1 Ом;
R2 = R4 = R6 = 1,2N + 0,2M = 1,23 + 0,2(1+0) = 3,8 Ом;
Е5 = 30 В; Е6 = 35 В; J3 = 5 А.
2. Запишем необходимое к...
