Условие задачи
1. Изобразить принципиальную схему частотного детектора с расстроенным контуром и пояснить принцип его работы поэтапно с демонстрацией графиков.
2. Изобразить принципиальную схему частотного дискриминатора и пояснить принцип его работы с использованием векторных диаграмм и характеристики его работы.
3. Провести сравнение этих видов частотных детекторов.
4.Привести вид сигналов и их спектров на входе и выходе частотного детектора.
Ответ
Основной способ детектирования ЧМ-сигнала состоит в преобразовании ЧМ в АМ с последующим детектированием амплитудным детектором (рис. 14).

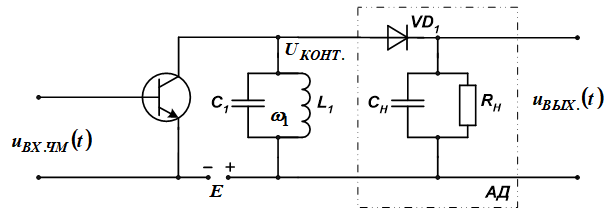

Рис. 14. Принципиальная схема частотного детектора с расстроенным контуром
Контур , настроенный на частоту , расстроен относительно центральной частоты ЧМ-сигнала. Поэтому приблизительно линейным рабочим участком а-b на резонансной кривой будет её скат, середина ...
