Условие задачи

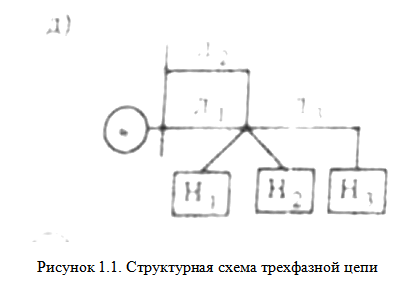

1. Начертить по заданной однолинейной схеме развернутую трехфазную электрическую схему цепи, составить расчетную схему одной фазы.
2. Определить на каждом участке линии: линейные и фазные токи генератора, нагрузок, линейные напряжения на зажимах генератора и каждой нагрузки; потери напряжения да каждой нагрузки.
3. Рассчитать мощности на всех участках цепи, проверить их баланс; определить коэффициенты мощности каждой нагрузки и общий коэффициент полезного действия электропередачи.
4. Рассчитать мощность и емкость батареи конденсаторов для повышения коэффициента мощности до значения 0.95 для нагрузок с коэффициентом мощности, меньшим 0.8.
5. Подобрать нужное количество конденсаторов для обеспечения необходимых мощности и емкости батареи, показать схему подключения конденсаторов.
6. Выполнить расчеты по пунктам 2) и 3) для системы с включенными расчетными батареями конденсаторов.
7. Сделать сравнительный анализ двух режимов, рассчитать годовую экономию электрической энергии в результате применения компенсации реактивной мощности.
8. Построить в одинаковых масштабах для одной из нагрузок по однофазной расчетной схеме векторные диаграммы токов и напряжений для обоих режимов (до и после компенсации).

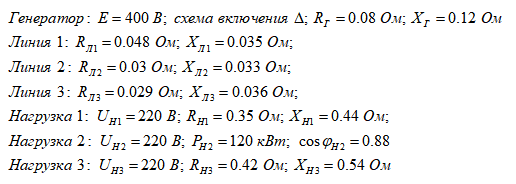

Заданные расчетные параметры:
Ответ
1. Составление расчетной схемы цепи.
Комплексные фазные ЭДС генератора определяем по заданному значению ЭДС:

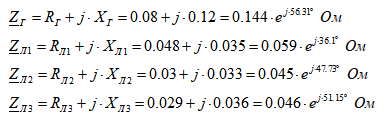

Комплексные сопротивления генератора и линий:
Комплексные ...
