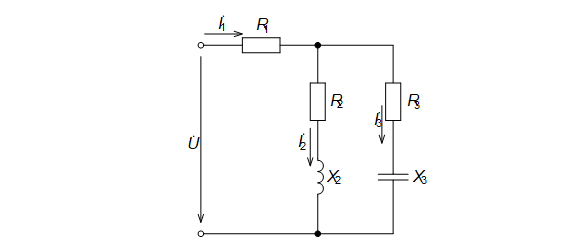

1. Начертить схему цепи согласно варианту. 2. Выполнить расчет и построить в масштабе векторную диаграмму токов и напряжений. 3. Проверить правильность решения задачи путем составления баланса мощностей.

Составить операторную схему замещения цепи (рис.4.8), если U = const.Чтобы составить операторную схему замещения цепи, необходимо определить начальные условия переходного процесса.

По семейству выходных характеристик транзистора КТ339А в схеме с общим эмиттером (рис. 5) определить ток базы Iб и напряжение на коллекторе Uk в рабочей точке, в которой ток коллектора Ik, а мощность, рассеиваемая на коллекторе Рк.

Период сигнала 100 T мс = . Найдите среднеквадратичное значение сигнала в вольтах.
