Условие:
1. Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.
2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости. В данном пункте нужно построить векторную топографическую диаграмму по напряжениям на элементах схемы замещения.
5. Построить осциллограмму тока ветви или напряжения на участке, определенном в задании.
6. Составить баланс активных и реактивных мощностей.
Таблица 1. Таблица параметров цепи по заданному варианту.

Частота питающей сети f=50 (Гц)

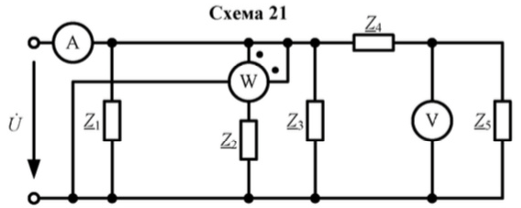

Рисунок 1 – Исходная схема.
