1. Нарисовать схему неуправляемого трехфазного выпрямителя в соответствии с вариантом (обмотки трансформатора включены по схеме звезда, звезда), работающего с L фильтром.

Дата добавления: 17.05.2024

Условие задачи

1. Нарисовать схему неуправляемого трехфазного выпрямителя в соответствии с вариантом (обмотки трансформатора включены по схеме звезда, звезда), работающего с L фильтром.

2. Нарисуйте временные диаграммы, поясняющие работу схемы (напряжение сети UС, ток сети IС, напряжение на нагрузке UН, ток нагрузки IН, обратное напряжение на одном из диодов схемы Uак, ток одного из диода схемы IД, токи первичной и вторичной обмотки трансформатора, Ud – напряжение на выходе выпрямителя).

3. Нарисуйте эквивалентную схему замещения с учетом потерь на диодах, проводах и коммутационных потерь.

4. Определить:

а) Ud0; - среднее напряжение на выходе выпрямителя (до фильтра);

б) Iн, - средние значение тока нагрузки;

в) Uн- средние значение напряжение на нагрузке;

г) Iа, средние значение тока диода;

д) Iаmax максимальное значение тока диода;

е) Uаkmax максимальное обратное напряжение, прикладываемое к диоду;

ж) I2- действующее значение тока вторичной обмотки трансформатора;

з) I1 - действующее значение тока вторичной обмотки трансформатора;

Вариант:

Схема выпрямителя: трехфазный с нулевым выводом;

UC=450 В- действующее линейное напряжение сети;

КТ=6 – коэффициент трансформации трансформатора;

ΔUак=1,7 В – падение напряжения диода в проводящем состоянии;

rП=0,5 Ом – суммарное паразитное сопротивление диодов и проводов;

Rн=8 Ом – сопротивление нагрузки;

Ld= 0,2 Гн – индуктивность фильтра выпрямителя.

Ответ

Схема выпрямителя представлена на рисунке 1.

Рисунок 1 Схема неуправляемого трехфазного, работающего с L фильтром.

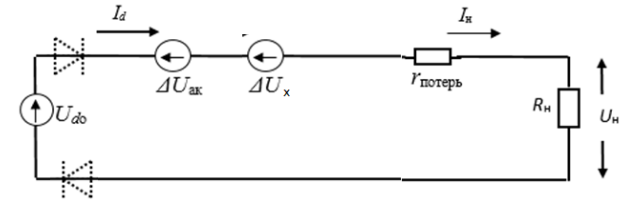

Схема замещения одной фазы трехфазного выпрямителя представлена на рисунке 2.

Рисунок 2...
