Условие задачи
1. Нарисовать схему трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром. Первичные и вторичные обмотки трансформатора включены по схеме звезда.
2. Нарисовать временные диаграммы:
а) напряжения на вторичной обмотке трансформатора;
б) напряжения на выходе выпрямителя напряжения Ud.
в) напряжения на нагрузке;
г) тока нагрузки;
д) тока диода;
е) напряжения между анодом и катодом диода;
ж) тока вторичной обмотки трансформатора;
з) тока первичной обмотки трансформатора;
3. Нарисовать эквивалентную схему замещения выпрямителя.
4. Рассчитать, используя временные диаграммы и эквивалентную схему замещения выпрямителя:
а) Напряжение на выходе выпрямителя U0 с учетом потерь на диодах, на активном сопротивлении r потерь и коммутационных потерь;
б) Напряжение на вторичной обмотке трансформатора Е2;
в) коэффициент трансформации трансформатора КТР;
г) допустимое среднее значение тока диода Ia;
д) допустимое максимальное значение тока диода Ia.max;
е) максимальное напряжения между анодом и катодом диода Uak;
ж) действующее значение тока вторичной обмотки трансформатора I2;
з) действующее значение тока первичной обмотки трансформатора I1;
и) коэффициент пульсации на выходе выпрямителя qd;
к) коэффициент сглаживания фильтра S;
л) необходимую величину Lф, если Сф=500 мкФ.
5. Действующее значение напряжения сети Uсети=220 В;
Величина напряжения на нагрузке Uн=100 В;
Сопротивление нагрузки Rн=100 Ом;
Сопротивление потерь Rпотерь=2 Ом;
Падение напряжения на диоде ΔUak=2 В.
Коэффициент пульсации на нагрузке qн=0,5%
Индуктивность рассеяния трансформатора La=10 мГн.
Ответ

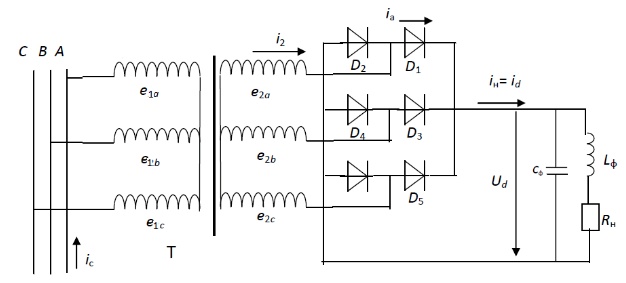

1. Схема трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром представлена на рисунке 1.
Рисунок 1 Схема трехфазного неуправляемого выпрямителя по мостовой схеме с LС фильтром.
Первичные и вторичные трансформаторы соединены по схеме звезда. Тиристоры соединены по мостовой схеме. Выпрямленное напряжение Ud подключено к нагрузке и LC фильтром.
2. Временные диаграммы работы трехфазн...
