Начертить схему и показать на ней все токи. 2. Определить все токи, пользуясь законами Кирхгофа, методами контурных токов, узловых потенциалов, наложения, эквивалентного генератора.
«Начертить схему и показать на ней все токи. 2. Определить все токи, пользуясь законами Кирхгофа, методами контурных токов, узловых потенциалов, наложения, эквивалентного генератора.»
- Электроника, электротехника, радиотехника
Условие:

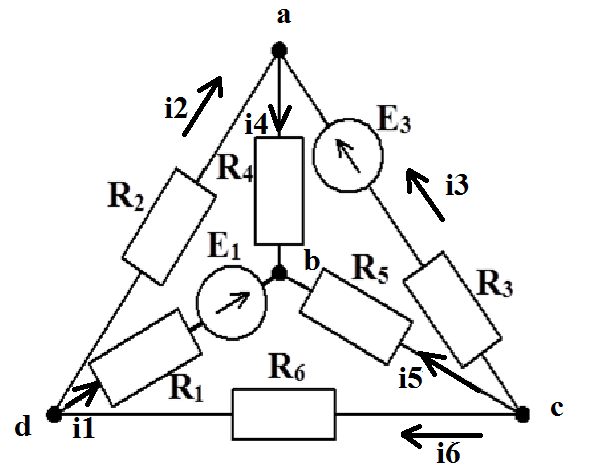

1. Начертить схему и показать на ней все токи.
2. Определить все токи, пользуясь законами Кирхгофа, методами контурных токов, узловых потенциалов, наложения, эквивалентного генератора. При использовании метода эквивалентного генератора найти ток только в цепи с резистором R4.

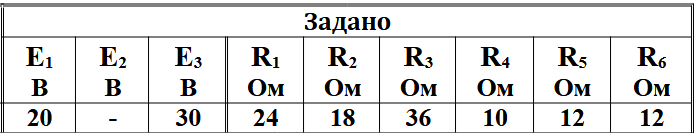

3. Данные в таблице №1 значений ЭДС и резисторов.
4. Расчет проверить по балансу мощности.
Таблица №1
Варианты исходных данных
Приложение 1.

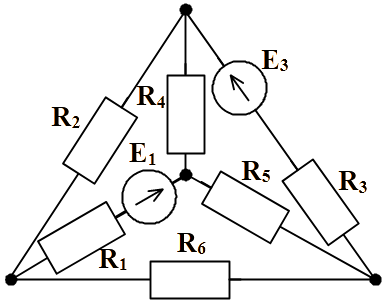

Варианты схем
Решение:
Нахождение токов методом законов Кирхгофа
По первому закону Кирхгофа составим 6-4+1=3 уравнения
По второму закону Кирхгофа составим 6-3=3 уравнения
Для решения воспользуемся математическим пакетом MathCAD.
