1. Определить параметры электродвигателей и построить их механические характеристики при U = U_H и характеристики момента сопротивления в диапазоне скольжения (0 < s < 1). 2. Произвести расчет и построить характеристики сопротивлений

1. Определить параметры электродвигателей и построить их механические  характеристики при U = U_H и характеристики момента сопротивления в диапазоне скольжения (0 < s < 1).

2. Произвести расчет  и построить характеристики сопротивлений электродвигателей x(s), r(s), z(s) в зависимости от скольжения. Оценить влияние активного сопротивления.

3. Произвести расчет выбега за время перерыва электроснабжения и построить характеристики выбега электродвигателей.

4. Определить параметры схемы замещения, оценить влияние активного сопротивления, вычислить ток включения, остаточное напряжение и избыточный момент при самозапуске. Оценить возможность самозапуска. Принять в случае невозможности самозапуска необходимые меры для его обеспечения.

5. Произвести численный расчет разгона электродвигателей и построить характеристики s(t), U_d(t), m(s). Определить время разгона.

6. Определить превышение температуры обмоток электродвигателей за время разгона.

Рисунок 1 – Cхема питания

Таблица 1 – Исходные данные трансформаторов, реакторов, ВЛ, КЛ, и нагрузки

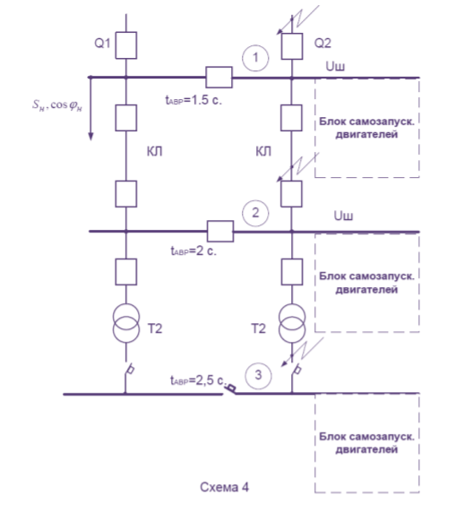

Рисунок 2 – Схема распределения

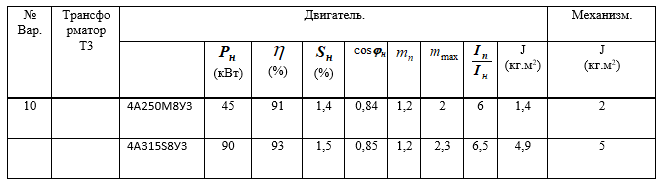

Таблица 2 – Варианты блоков самозапускающихся двигателей и механизмов

Рисунок 3 – Блок  двигателя

Таблица 3 – Параметры механизмов

Таблица 4 – Время короткого замыкания

Рисунок 4 – Расчетная схема сети
