1. Определить постоянную времени t для нагруженного четырехполюсника. В возмущении e(t) или j(t) принять численное значение показателя экспоненты α равным . 2. Определить обобщенную передаточную функцию четырехполюсника с нагрузкой, необходимую для

«1. Определить постоянную времени t для нагруженного четырехполюсника. В возмущении e(t) или j(t) принять численное значение показателя экспоненты α равным . 2. Определить обобщенную передаточную функцию четырехполюсника с нагрузкой, необходимую для»
  • Электроника, электротехника, радиотехника

Условие:

1. Определить постоянную времени t для нагруженного четырехполюсника. В возмущении e(t) или j(t) принять численное значение показателя экспоненты α равным   .

2. Определить обобщенную передаточную функцию четырехполюсника с нагрузкой, необходимую для расчета указанной в таблице реакции на выходе четырехполюсника.

3. Используя передаточную функцию рассчитать в операторной форме переходный процесс в нагрузке для искомой функции.

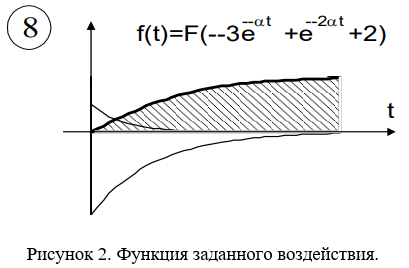

4. На графиках представить возмущение и реакцию с указанием свободной и принужденной составляющих.

 Заданные параметры:

Е=300 В; r1=10 Ом; r0=4*R=4*25=100 Ом; С2=С=30 мкФ; rн=25 Ом

Решение:

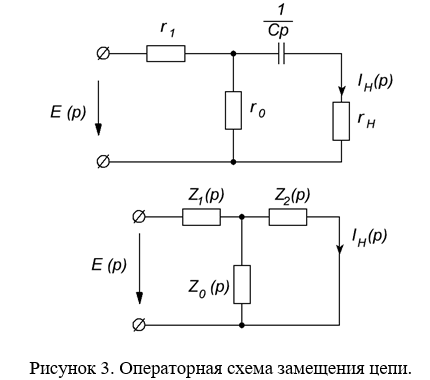

1. Для расчета постоянной времени находим операторную передаточную функцию заданной цепи.

Обозначаем:

Тогда:
