Условие:

РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

Задание:

1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа.

2. Определить токи во всех ветвях методом контурных токов.

3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой.

4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок.

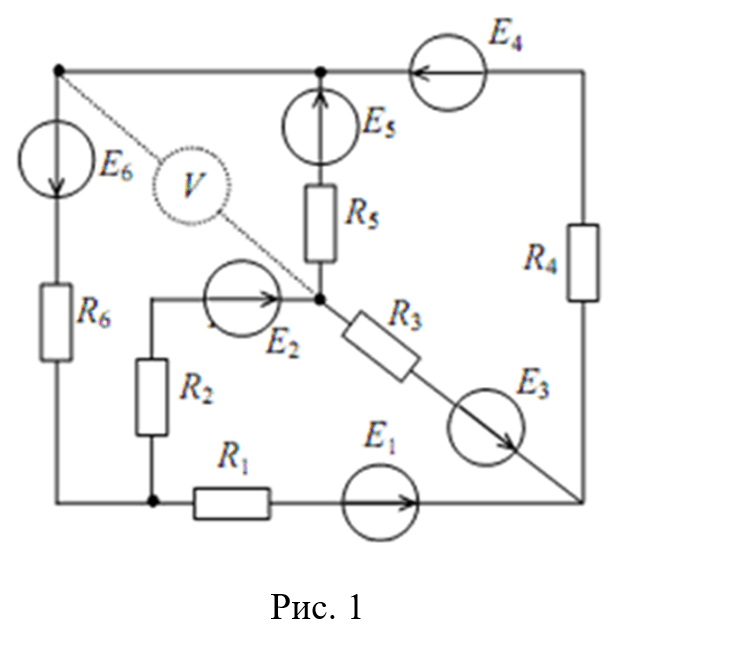

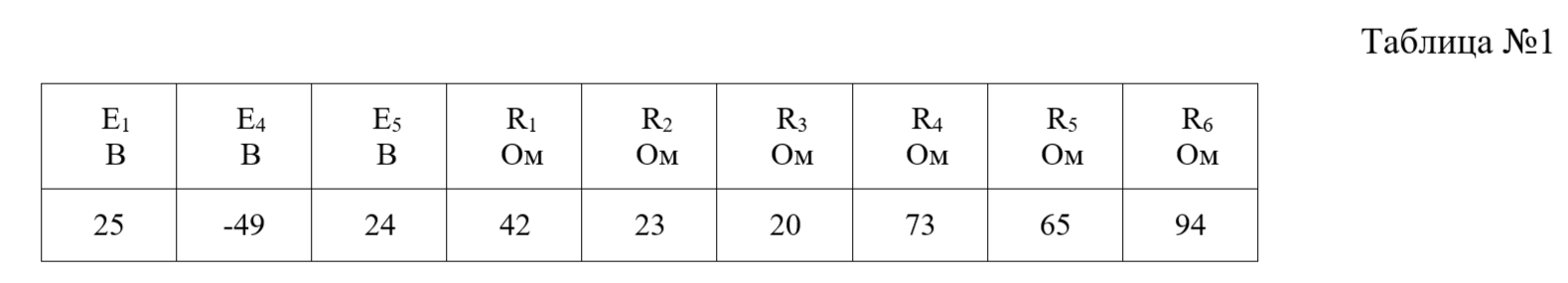

Схема цепи представлена на рис. 1. Значения параметров цепи указаны в таблице №1.

Решение:

1. Определим токи в ветвях с помощью уравнений составленных по законам Кирхгофа.

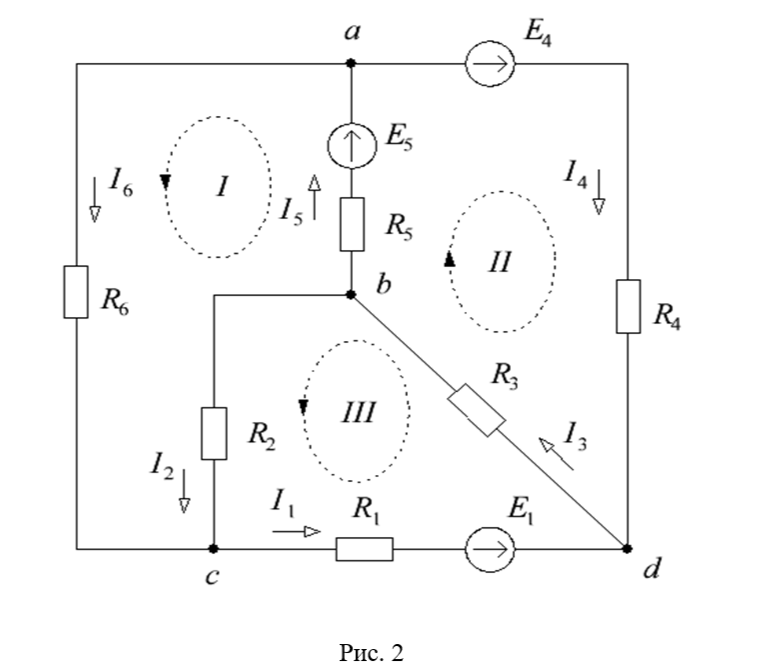

Для определения токов в ветвях цепи по законам Кирхгофа необходимо составить n-1=3 уравнение по первому закону, где n количество узлов в цепи; m=3 уравнения по второму закону, где m количество независимых контуров. Выберем условно-положительные направления токов в ветвях цепи (см. рис. 2).
