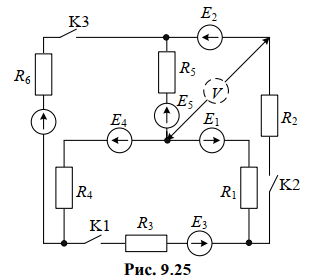

1. Определить токи в ветвях схемы с помощью законов Кирхгофа. 2. Определить токи в ветвях схемы методом контурных токов. 3. Определить показания вольтметра. 4. Составить уравнение баланса мощностей и проверить его подстановкой числовых значений.

1. Рассчитать фактический коэффициент загрузки и потери электроэнергии в трансформаторной подстанции с параметрами, представленными в табл. 1.1. 2. Выбрать экономически целесообразный режим работы данной подстанции

Исходные данные: u(t)=100√2 sin⁡ωt; X_L1=j80 Ом; X_C1=j30 Ом; X_C2=j80 Ом; X_L2=j60 Ом; r_1=60 Ом; r_2=80 Ом. Найти: I; построить топографическую векторную диаграмму.
