Условие:
Исходные данные:
Е=60 В, R = 20 Ом, L =400 мГн,С = 500 мкФ
Искомая величина Uc

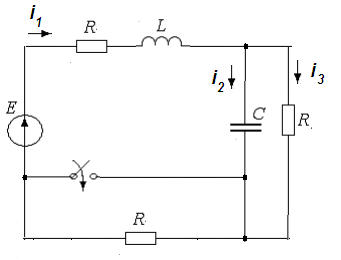

Рис.1
1. Определить токи во всех ветвях и напряжения на индуктивностях и емкостях в первый момент времени после коммутации и в установившемся режиме после завершения переходных процессов.
2. Найти закон изменения токов и построить их графики.
Решение:
1. Определим токи и напряжения в момент перед коммутацией:
Поскольку напряжение источника постоянное, схему перед коммутацией можно представить в виде эквивалентной схемы:

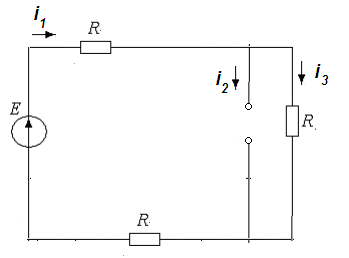

Рис.2. Эквивалентная схема до коммутации
