1) Определить токи во всех ветвях схемы методом преобразований. 2) Составить баланс активных и реактивных мощностей. 3) Определить показание ваттметра. 4) Построить векторную диаграмму токов и топографическую диаграмму напряжений.

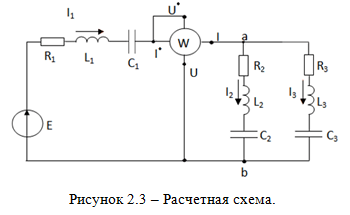

Для заданной цепи (рис.2.3) изобразить схему.

I часть

1) Определить токи во всех ветвях схемы методом преобразований.

2) Составить баланс активных и реактивных мощностей.

3) Определить показание ваттметра.

4) Построить векторную диаграмму токов и топографическую диаграмму напряжений.

5) Построить на одном графике кривые мгновенных значений   и по ним определить

6) Для полученной схемы составить систему независимых дифференциальных уравнений для мгновенных значений по методу законов Кирхгофа.

7) Составить системы уравнений по методу законов Кирхгофа и методу контурных токов в символической форме, и любым из этих методов определить токи в ветвях цепи.

II часть

Согласно номеру варианта (четный или нечетный), в соответствующую ветвь ранее рассчитанной цепи, включить ЭДС

1) Считая две любые катушки индуктивности исследуемой цепи магнитосвязанными   , записать систему дифференциальных уравнений для мгновенных значений по методу законов Кирхгофа и переписать её в символической форме. Способ включения катушек: чётные варианты – согласное, нечётные – встречное.

2) Определить коэффициент взаимоиндукции М по параметрам индуктивностей катушек, где

Сопротивление взаимоиндукции

3) Любым методом определить токи в ветвях электрической цепи с учетом взаимоиндукции.

4) Построить векторную диаграмму токов и топографическую диаграмму напряжений для цепи с учетом взаимоиндукции.

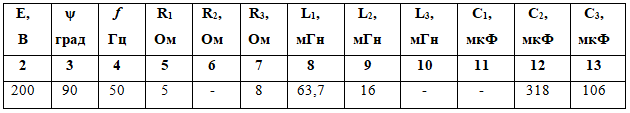

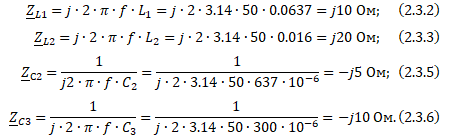

Исходные данные:
