Рассчитать однофазные цепи синусоидального переменного тока. Начертить схему цепи согласно варианту. Выполнить расчет и построить в масштабе векторную диаграмму токов
- Электроника, электротехника, радиотехника
Условие:
Рассчитать однофазные цепи синусоидального переменного тока.
Z1 = R1 +jX1 Z2 = R2 +jX2 Z3 = R3 +jX3
Если X*, то перед j «-»,т.к. это емкостная нагрузка.
При составлении схемы отображаем реальные активные и реактивные элементы (индуктивность или емкость) вместо полного сопротивления.
1. Параметры элементов цепи R1,X1, R2,X2,R3,X3 приведены в таблице вариантов. Емкостные сопротивления даны в таблице со знаком *.
2. Начертить схему цепи согласно варианту.
3. Выполнить расчет и построить в масштабе векторную диаграмму токов и напряжений (в каждом варианте искомые величины обозначены знаком ?).
4. Проверить правильность решения задачи путем составления баланса мощностей.
Решение:

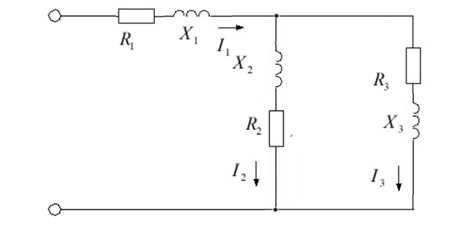

Изображаем схему.
Определяем комплексные сопротивления ветвей схемы.

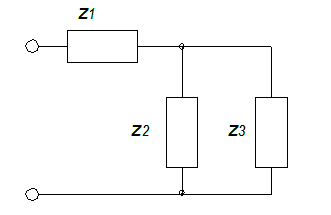

Переходим к комплексной схеме замещения.
