1.       По заданному номеру варианта изобразить цепь, подлежащую расчету. 2.       Записать в общем виде систему уравнений Кирхгофа для полученной цепи.

«1.       По заданному номеру варианта изобразить цепь, подлежащую расчету. 2.       Записать в общем виде систему уравнений Кирхгофа для полученной цепи.»
  • Электроника, электротехника, радиотехника

Условие:

Расчет цепей с источниками гармонических воздействий

1.       По заданному номеру варианта изобразить цепь, подлежащую расчету.

2.       Записать в общем виде систему уравнений Кирхгофа для полученной цепи.

3.       Рассчитать токи во всех ветвях и напряжение на источнике тока методом контурных токов.

4.       Составить баланс активных и реактивных мощностей.

5.       Записать мгновенные значения токов ветвей и напряжение на источнике тока.

6.       Рассчитать токи во всех ветвях и напряжение на источнике тока методом узловых потенциалов.

7.       Рассчитать ток указанной ветви методом эквивалентного генератора.

8.       Найти ток указанной ветви методом наложения.

9.       Определить потенциалы всех точек цепи и построить на комплексной плоскости векторную топографическую диаграмму напряжений и токов.

Исходные данные представлены в таблице №1.

Таблица №1

Рис. 1

Значения параметров элементов:

Частота питающего напряжения и тока:

Решение:

1. В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету.

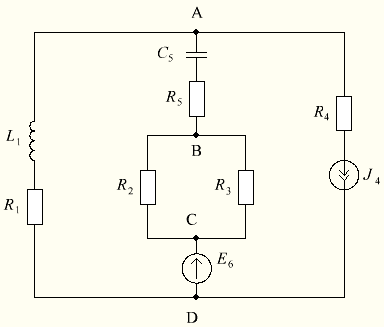

В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).

Рис. 2

2. Составление системы уравнений по законам Кирхгофа

Запишем необходимое количество...
