Условие:

По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов.
Записать в общем виде систему уравнений Кирхгофа для полученной цепи.
Рассчитать токи во всех ветвях и напряжение на источнике тока методом контурных токов.
Составить баланс активных и реактивных мощностей.
Записать мгновенные значения токов ветвей и напряжение на источнике тока.
Рассчитать токи во всех ветвях и напряжение на источнике тока методом узловых потенциалов.
Рассчитать ток указанной ветви методом эквивалентного генератора.
Найти ток указанной ветви методом наложения.
Определить потенциалы всех точек цепи и построить на комплексной плоскости векторную топографическую диаграмму напряжений и токов.

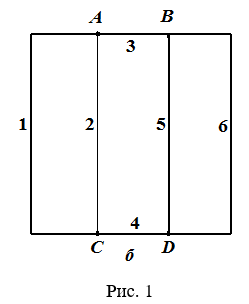

Граф расчетной схемы представлен на рис. 1.

Решение:

1. Выбор варианта и параметров элементов цепи.

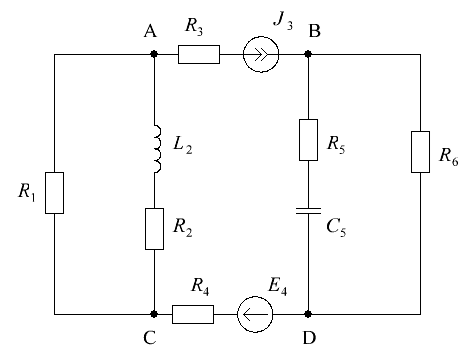

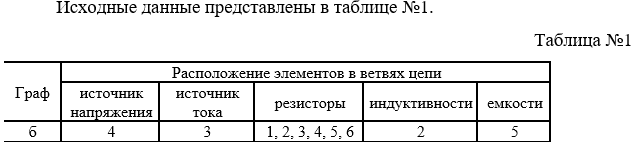

В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).
