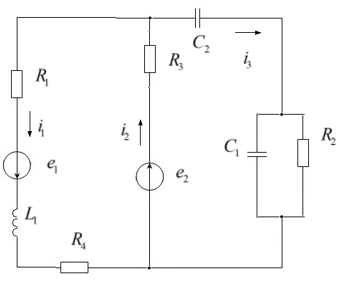

Условие задачи
1. Подсчитать комплексные сопротивления ветвей.
2. Определить токи в ветвях комплексной схемы замещения методом контурных токов. Осуществить проверку полученных результатов с помощью второго закона Кирхгофа.
3. Определить токи в ветвях комплексной схемы замещения методом двух узлов. Осуществить проверку полученных результатов с помощью первого закона Кирхгофа.
4. Проверить выполнение баланса активных и реактивных мощностей.
5. Построить на комплексной плоскости векторную диаграмму токов в ветвях схемы.
Ответ
1. Расчет сопротивлений.

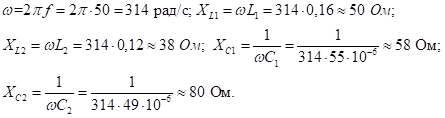

Определим сопротивления реактивных элементов на частоте 50 Гц
Переходим к комплексной схеме замещения.
