Условие:
1. Построить временные диаграммы выходного напряжения и тока
а также тока тиристора и напряжения на нем
2. Построить временные диаграммы тока первичной обмотки трансформатора и тока, потребляемого из сети.
3 . Рассчитать среднее значение выходной ЭДС
ВП.
Исходные данные: тип нагрузки - R-L (L→∞); угол управления – 60 эл. град.
Решение:

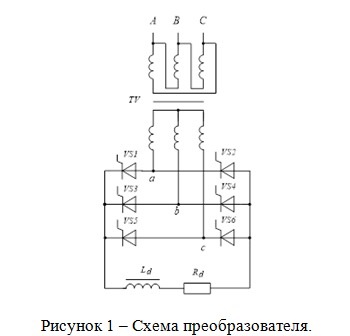

На рисунке 1 представлена мостовая схема трехфазного управляемого выпрямителя.
Построим временные диаграммы выходного напряжения и тока
а также тока тиристора и напряжения на нем
