1 Построить временные диаграммы выходного напряжения и тока ( , ), а также тока тиристора и напряжения на нем ( , ). 2 Построить временные диаграммы тока первичной обмотки трансформатора и тока, потребляемого из сети.

Условие:

1 Построить временные диаграммы выходного напряжения и тока а также тока тиристора и напряжения на нем

2 Построить временные диаграммы тока первичной обмотки трансформатора и тока, потребляемого из сети.

3 Рассчитать среднее значение выходной ЭДС ВП.

Исходные данные: тип нагрузки - R-L (L→∞); угол управления – 90 эл. град.

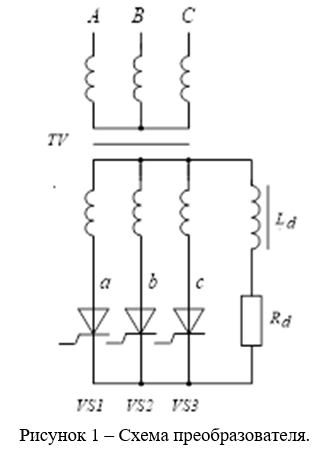

На рисунке 1 представлена нулевая схема трехфазного управляемого выпрямителя.

Построим временные диаграммы выходного напряжения и тока а также тока тиристора и напряжения на нем
