1. Произвести расчет зануления в сети 380/220В (рис. 4) Дано: L2= 30 м; S = 6 мм2; K = 3; Iн =50 А; провод медный   0,018 Ом·мм2/м;  Zтр = 0,799 Ом.

«1. Произвести расчет зануления в сети 380/220В (рис. 4) Дано: L2= 30 м; S = 6 мм2; K = 3; Iн =50 А; провод медный   0,018 Ом·мм2/м;  Zтр = 0,799 Ом.»
  • Электроника, электротехника, радиотехника

Условие:

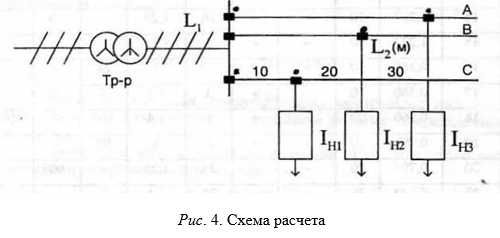

1.     Произвести расчет зануления в сети 380/220В (рис. 4) в соответствии с заданным вариантом.

IН1, IН2, IН3- суммарная нагрузка соответственно фаза А, В, С.

Дано: L2= 30 м; S = 6 мм2; K = 3; Iн =50 А; провод медный   0,018 Ом·мм2/м;  Zтр = 0,799 Ом.



Решение:

1. Вычерчивается схема замещения однофазного короткого замыкания при замыкании фазы А на корпус.

2. Проводим расчет сопротивлений однофазного и нулевого защитного проводников, определив по Iн сечение проводника S = 6 мм2:

3. Определяем ток короткого замыкания Iк на основании формулы:
