Проверить проходят ли по потере напряжения кабели, проложенные к нагрузке в узлах. Привести расчет потерь напряжения линий напряжением U=10кВ
«Проверить проходят ли по потере напряжения кабели, проложенные к нагрузке в узлах. Привести расчет потерь напряжения линий напряжением U=10кВ»
- Электроника, электротехника, радиотехника
Условие:
Проверить проходят ли по потере напряжения кабели, проложенные к нагрузке в узлах. Привести расчет потерь напряжения линий напряжением U=10кВ
Решение:

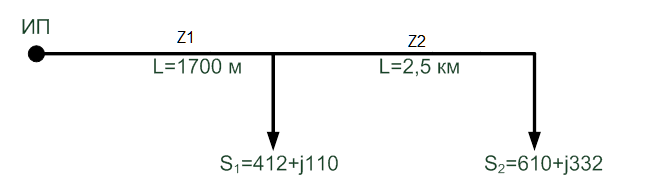

Определим сопротивления участков линии

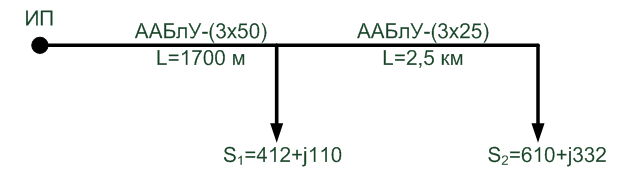

Погонное сопротивление кабеля ААБлУ-(3*50) Z0 =0.62+j0.09
Сопротивление участка линии 1,7 км:
Z1=0.62*1,7+j0.09*1,7 = 1,054+j0.153
Погонное сопротивление кабеля ААБлУ-(3*25) Z0 =1.24+j0.099
Сопротивление участка линии 2...
