1. Провести анализ схемы, определить число независимых уравнений при расчете схемы с помощью законов Кирхгофа, составить систему из этих уравнений. 2. Используя метод контурных токов определить токи во всех ветвях схемы.
- Электроника, электротехника, радиотехника
Условие:

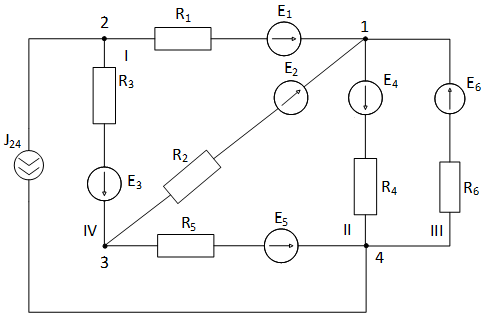

1. Провести анализ схемы, определить число независимых уравнений при расчете схемы с помощью законов Кирхгофа, составить систему из этих уравнений.
2. Используя метод контурных токов определить токи во всех ветвях схемы.
3. Провести проверку решения, используя метод баланса мощностей для источников энергии и приемников
Таблица 1.1 - Значение элементов расчетной схемы
Значение источника тока J21=1A, E6=E41=20 В.
Решение:

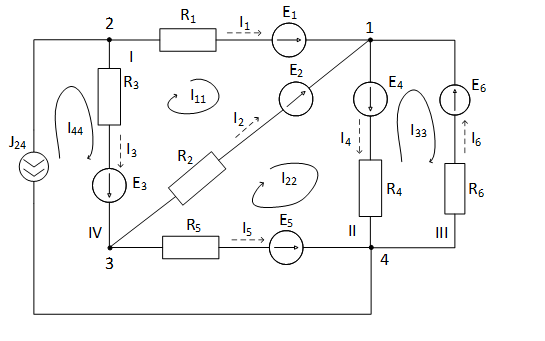

Рисунок 1. Расчетная схема для нахождения токов ветвей с помощью законов Кирхгофа.
1. Анализ схемы для нахождения токов ветвей с помощью законов Кирхгофа
Схема содержит 6 независимых токов, 4 узла. Количество уравнений по 1-му закону Кирхгофа равно 3, количество уравнений по 2-му закону Кирхгофа равно 3.
Система уравнений имеет вид
