1. Расчет симметричной трехфазной цепи 2. Расчет несимметричной трехфазной цепи 1. Рассчитать токи всех ветвей. 2. Построить векторные диаграммы токов и напряжений.
- Электроника, электротехника, радиотехника
Условие:
1. Рассчитать токи всех ветвей.
2. Построить векторные диаграммы токов и напряжений.
3. Рассчитать показания ваттметров.
4. Вычислить полную, активную и реактивную мощности трехфазной цепи.
5. Составить зависимость напряжения между заданными точками от времени и построить график этой зависимости.
1. Расчет симметричной трехфазной цепи
2. Расчет несимметричной трехфазной цепи
Исходные данные:

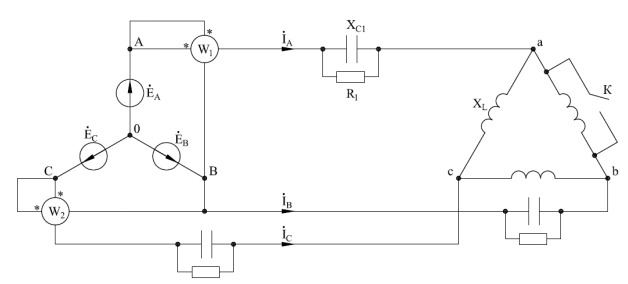

Рис. 1.1
Решение:
1. Расчет симметричной трехфазной цепи
1.1. Расчет токов

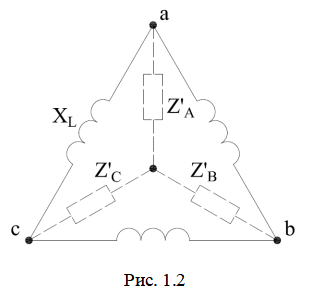

Прежде, чем приступить к расчету линейных токов, целесообразно преобразовать исходную схему, заменив треугольник сопротивлений трехлучевой звездой (рис. 1.2). Поскольку сопротивления, образующие треугольник, одинаковы, сопротивления эквивалентной звезды будут также равны между собой:
(1.1)
