Рассчитайте ток в цепи и напряжение на выходных зажимах, если на входе цепи действует гармонический сигнал. Проверьте баланс мощностей. Рассчитайте и постройте графики АЧХ и ФЧХ.
«Рассчитайте ток в цепи и напряжение на выходных зажимах, если на входе цепи действует гармонический сигнал. Проверьте баланс мощностей. Рассчитайте и постройте графики АЧХ и ФЧХ.»
- Электроника, электротехника, радиотехника
Условие:
1. Рассчитайте ток в цепи и напряжение на выходных зажимах, если на входе цепи действует гармонический сигнал
где
мВ, а частота сигнала
Проверьте баланс мощностей.
2. Для заданной цепи получите выражение для комлексной передаточной характеристики
Рассчитайте и постройте графики АЧХ и ФЧХ.
Используя полученную характеристику цепи, рассчитайте выходное напряжение. Проверьте соответствие полученного значения значению
полученному в пункте 1 задания.

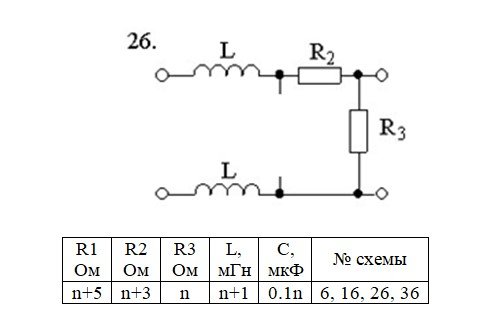

Исходные данные:
n = 26
Решение:
Рассчитываем параметры цепи:
1. Расчет тока цепи и напряжения на выходных зажимах.

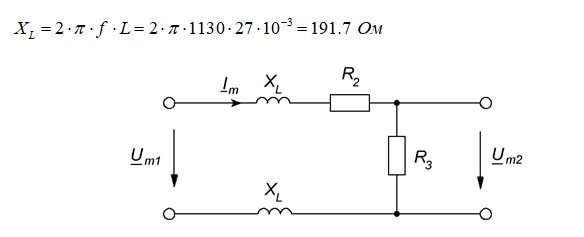

Рассчитываем сопротивление катушки индуктивности на частоте f=1130 Гц.
Комплексное сопротивление цепи:
