Условие задачи

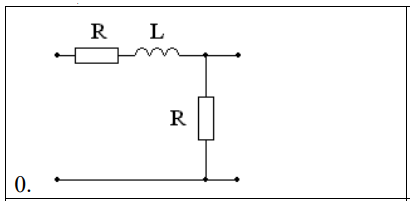

Рисунок 2.1. Заданная схема цепи переменного тока
1. Рассчитайте значения токов во всех ветвях и напряжений на всех элементах цепи, если на входе цепи действует гармонический сигнал . Проверьте баланс мощностей.
2. Для заданной цепи получите выражение . Рассчитайте и постройте графики соответствующих АЧХ и ФЧХ.
3. Выпишите фрагмент передаваемого сообщения (таблица. 8) и изобразите в масштабе фрагмент сигнала, если «1» соответствует +U, а «0» - (-U), m-номер по журналу
4. Найдите выражение для спектральной плотности сигнала и постройте график модуля этой спектральной плотности.
5. Рассчитайте спектральную плотность сигнала на выходе схемы и постройте график модуля этой спектральной плотности.
6. Найдите выражения для переходной и импульсной характеристик схемы и постройте графики полученных характеристик.
7. На вход заданной цепи подается фрагмент Вашего сигнала. Найдите выражение для сигнала на выходе цепи. Постройте временные диаграммы сигналов на входе и выходе цепи.
8. Сделайте обоснованные выводы о возможности использования заданной цепи для передачи Ваших сигналов, если отсчет значения символа сообщения проводится по уровню ± × 0.9 U в конце каждого символа сигнала.
Ответ
1. Производим расчет токов и напряжений в заданной схеме.

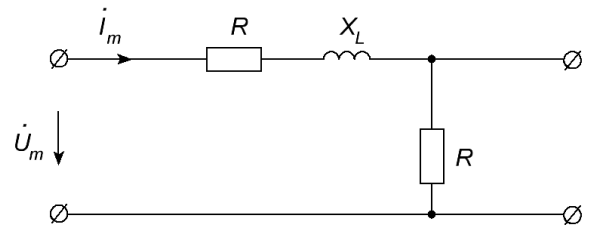

Рисунок 2.2. Схема для расчета комплексных параметров цепи.
Сопротивление реактивного элемента (катушки индуктивности) на частоте f:
Полное компл...
