1. Рассчитать экономичное сечение FЭK проводов воздушной трехфазной линии с одной нагрузкой на ее конце. 2. Выбрать стандартное сечение линии FH0M и проверить его по условию нагрева.
- Электроника, электротехника, радиотехника
Условие:
1. Рассчитать экономичное сечение FЭK проводов воздушной трехфазной линии с одной нагрузкой на ее конце.
2. Выбрать стандартное сечение линии FH0M и проверить его по условию нагрева.
3. Для линии выбранного сечения определить:
а) потерю фазного ∆Uф и линейного ∆Uл напряжения в кВ;
б) относительную потерю напряжения в %.
4. Проверить выбранное сечение по допустимой потере напряжения.
5. По результатам расчетов начертить векторную диаграмму напряжений и тока в проводе линии для одной фазы.

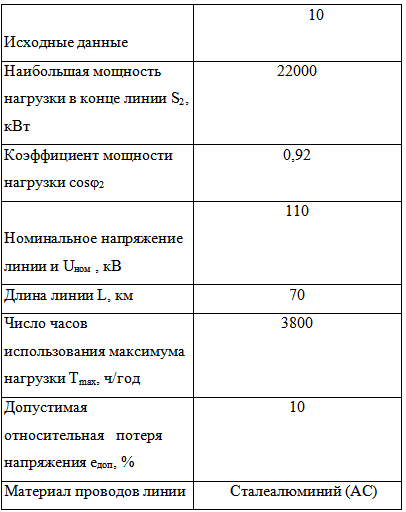

Исходные данные приведены в таблице 2.
Решение:

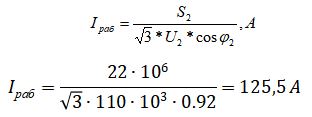

Для выбора сечения линии определяется величина наибольшего тока, протекающего в ней при передаче мощности S2:
где U2 - номинальное напряжение потребителя, равное номинальному напряжению линии Uном, кВ.
Экономичное сечение Fэк соответствует минимальным ежегодным расходам, оно определяется по формуле:
