Условие задачи
1. Рассчитать магнитную цепь:
- составить уравнения по методу двух узлов для определения магнитных потоков во всех ветвях магнитной цепи;
- определить магнитные потоки и значение индукции графическим методом;
- произвести проверку полученных результатов, пользуясь ранее составленными уравнениями.
Для первых 15 магнитных цепей взять кривую намагничивания стали 1511.
2. Рассчитать нелинейную цепь переменного тока:
- определить аналитические выражения токов и напряжений на всех участках цепи на всех интервалах времени в пределах 1,5 периода питающего напряжения. Составить расчетные схемы для каждого интервала;
- определить моменты перехода процессов с одного интервала на другой и длительность интервала.
- построить в масштабе кривые изменения всех токов и напряжений на указанных интервалах. При построении указать все параметры синусоид, составляющих результирующую кривую.
Исходные данные для второй части:
Em=350 B;E=100 B;U0=80 B;
I0=4 A;R1=6 Ом;R2=24 Ом.

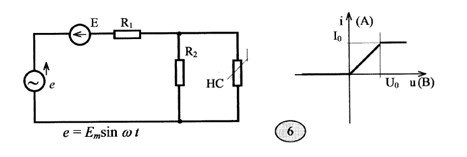

Рис. 1 Расчетная схема
Ответ
Заданная кусочно-линейная ВАХ НЭ позволяет произвести расчет тока по схеме замещения.

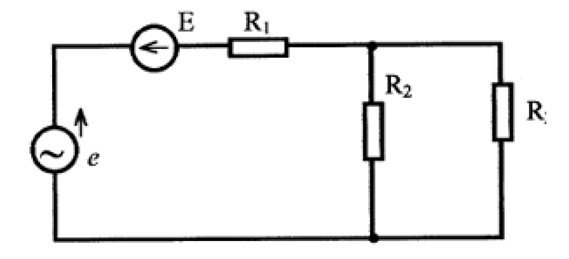

Рис. 2 Схема замещения
Примем =2f=250=314 c-1.
Тогда период равен:
Сопротивление НЭ определим по графику:
