Условие задачи
1. Собрать на электронном столе схему, приведённую на рис. 8, с заданными номиналами резисторов и ЭДС.
Дано: Е1 = 5 В, Е2 = 15 В, R1 = 68 Ом, R3 = 300 Ом.

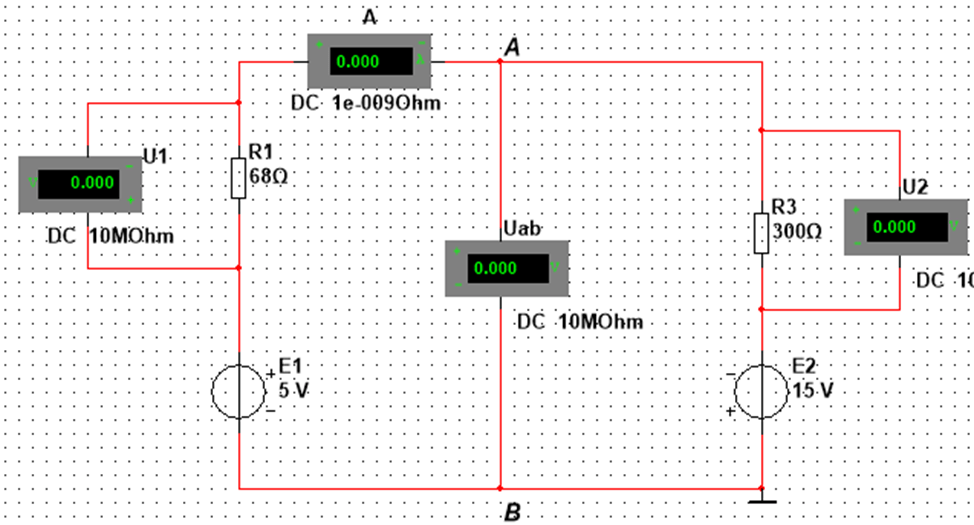

Рис. 8. Цепь постоянного тока с источниками ЭДС Е1 и Е2
2. Рассчитать ток в цепи, изображённой на рис.6, и вычислим напряжение UAB и падения напряжений на резисторах R1 и R3. Результаты вычислений занести в таблицу 2 в колонку «Расчёт».
Ответ
Перед расчетом выбираем направление обхода контура по часовой стрелке и считаем это направление за положительное направление тока. Находим величину тока в заданной цепи:
Напряжение UAB между точками А и В определяется с помощью закона Ома для участка цепи содержащего ЭДС. В общем случае
