Условие задачи
1. Собрать в пакете MultiSim схему 8-разрядного АЛУ на основе двух 4-разрядных АЛУ 74181.
2. Подать на информационные входы получившегося АЛУ заданные вариантом операнды А и В как константы.
3. Выполнить теоретически и практически на собранной схеме все логические и арифметические операции, доступные для АЛУ 74181, для своего операнда. ВАЖНО: арифметические операции выполнять для режима "переноса нет" (Cn = L); при этом на вход переноса младшего полубайта АЛУ подать сигнал "логического нуля" как константу.
4. Сравнить теоретические и практические результаты.
А = 12, В = 15
Ответ

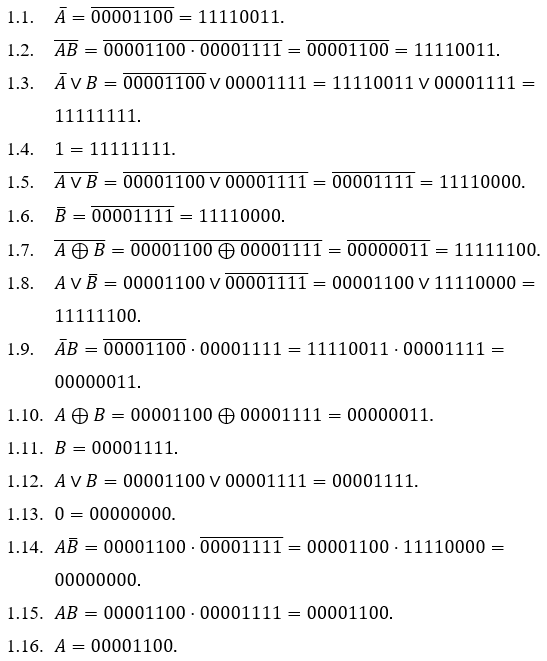

1. Логические операции:

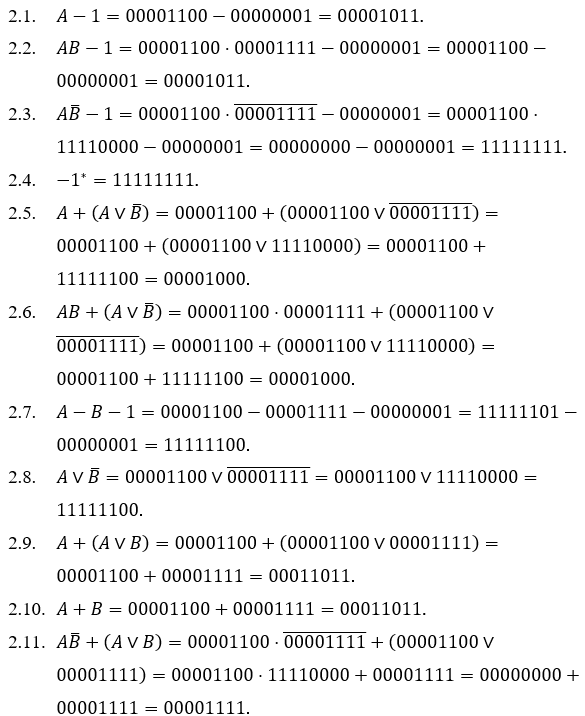

2. Арифметические операции:
