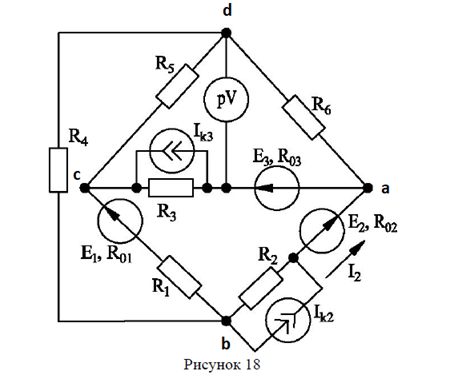

Условие задачи
1. Составить систему уравнеий для расчета токов во всех ветвях методом Кирхгофа.
2. Рассчитать все токи двумя методами : методом контурных токов и методом узловых потенциалов.
3. Результаты расчетов свести в таблицу и сравнить их.
4. Сопоставить баланс мощностей в цепи.
5. Определить ток, указанный на схеме, методом активного двухполюсника.
6. Начертить потенциальную диаграмму для любого замкнутого контура , включающего в себя два ЭДС.
7. Определить показания вольтметра, используя: данные для расчета; потенциальную диаграмму.
Ответ
1. Метод законов Кирхгоффа.

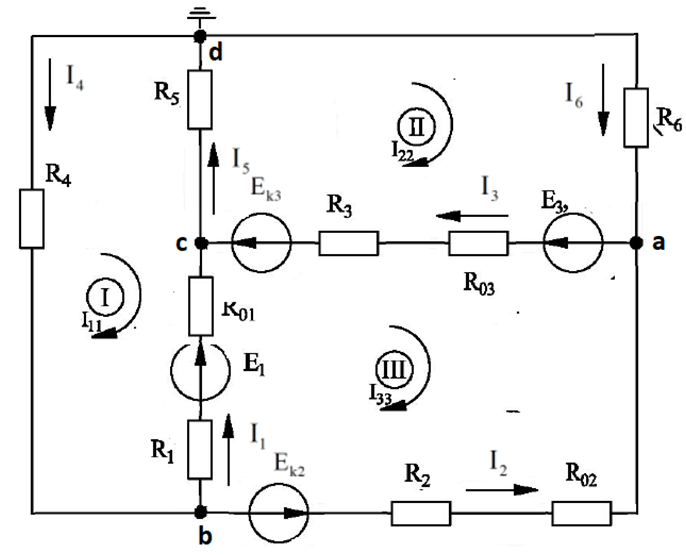

Заменим исходную схему упрощенной эквивалентной,
Составим уравнения по первому закону Кирхгофа.
Потяни
