Условие:
1. Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа.
2. Определить показания вольтметра
3. Рассчитать баланс мощности
Решение:
1. Расчет токов по законам Кирхгофа.

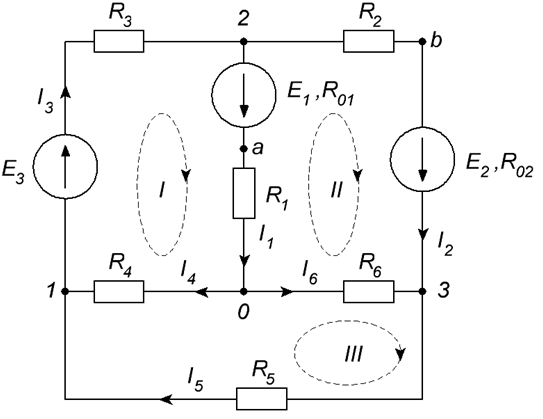

Составляем расчетную схему цепи на которой показываем токи в ветвях и задаем их направления.
На схеме также обозначаем узлы цепи и направления обхода контуров (I, II, III).
Заданная схема содержит n=6 неизвестных токов (I1, I2, ..., I6) и m=4 узла (0,1,2,3). Соответственно, для расчета токов необходимо составить m-1=3 уравнения по 1-му закону Кирхгофа и n-(m-1)=3 ...
