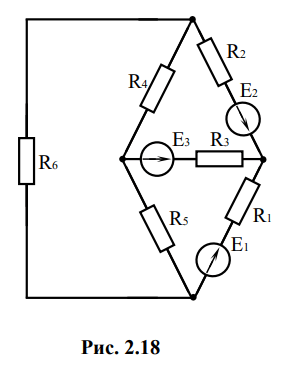

Условие:
1. Составить систему уравнений для расчета токов во всех ветвях схемы методом законов Кирхгофа, не решая её.
2. Упростить схему, преобразовав её в эквивалентную схему с двумя узлами путем замены пассивного «треугольника» сопротивлений в эквивалентную «звезду».
3. Определить токи в упрощенной схеме методом узлового напряжения.
4. Возвратиться к исходной схеме и из уравнений, составленных по законам Кирхгофа определить остальные токи.
5. Проверить баланс мощностей.
Решение:

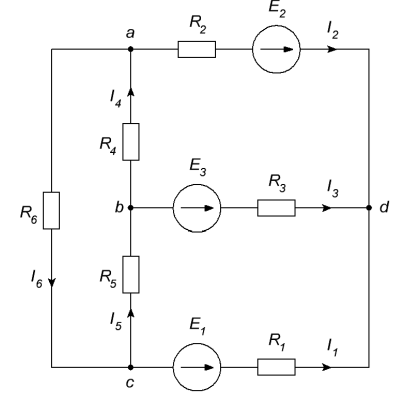

По заданным параметрам составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления.

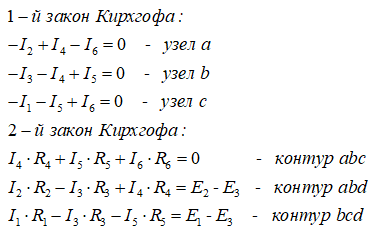

1. Составляем систему уравнений по законам Кирхгофа:
2. Производим упрощение схемы. Дл...
