Условие:
1. Составить систему уравнений для расчета законами Кирхгофа.
2. Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5,R6 в эквивалентную звезду.
3. Определить показания вольтметра.
4. Рассчитать баланс мощности.
Дано: Е1=14 В, Е2=25 В, Е3=28 В, r01=0,9 Ом, r02=1,2 Ом, r1=5 Ом, r2=2 Ом, r3=8 Ом, r4=2 Ом, r5=2 Ом, r6=6 Ом.
Решение:
1. Метод непосредственного применения законов Кирхгофа

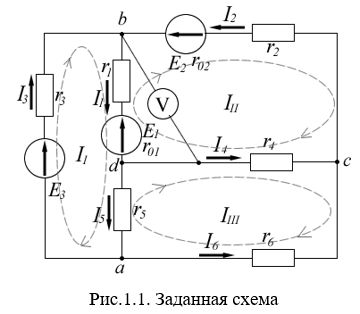

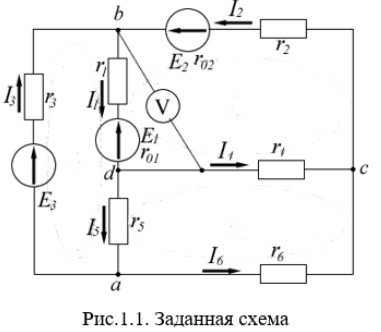

1) Произвольно указываем направление токов в ветвях схемы (рис.1.1).
2. Составляем уравнения по первому закону Кирхгофа.
В схеме n=4 узла (a, b, c, d). Поэтому по 1-му закону Кирхгофа будет n-1=4-1=3 уравнений.
