Условие:
1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.
2. Найти все токи в ветвях электрической цепи (рис. 1), пользуясь методом контурных токов.
3. Составить баланс мощностей для заданной схемы.

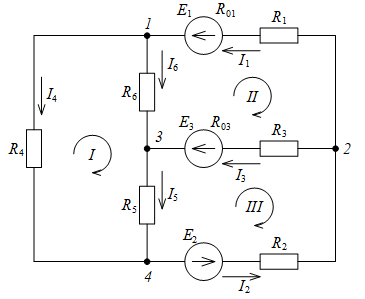

Рисунок 1.1 – Схема цепи
Решение:
1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.
Число уравнений по первому закону Кирхгофа равно количеству узлов-1. Для нашей схемы оно равно 3. Составим уравнения для узлов № 1, 2, 3.
Число уравнений по второму закону Кирхгофа равно количеству независимых контуров. Для нашей схемы оно равно 3. На рис. 1.1 независимые контуры обозначены цифрами
