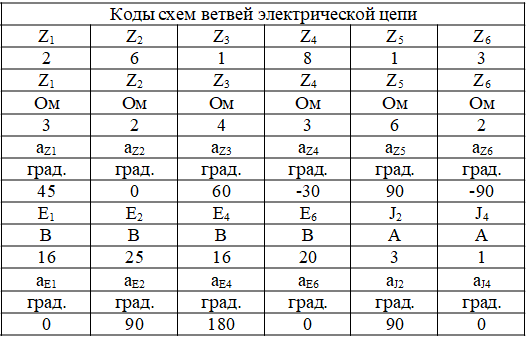

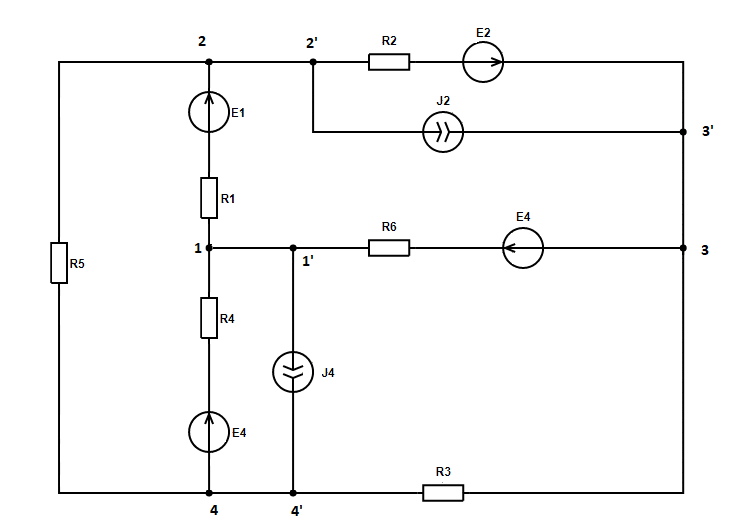

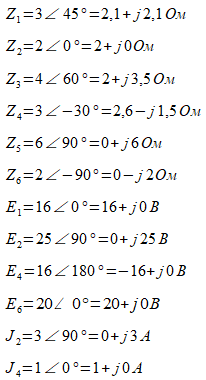

1. Составить схему электрической цепи в соответствии с графом, приведенным на рис.1, и данными табл.1. 2. Определить мгновенные значения токов в ветвях цепи. 2.1. По законам Кирхгофа. 2.2. Методом контурных токов. Рисунок 1. Граф электрической цепи.

Определить эквивалентное сопротивление цепи (рис. 1.11) относительно зажимов ab, если R1 = R2 = R3 = R4 = R5 = R6 = 10 Ом.

Требуется 1. Нарисовать схему трехфазной цепи. 2. Рассчитать комплексные значения токов (ответ записать в показательной форме) 3. Рассчитать активную, реактивную и полную мощности цепи.

Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.13. Диоды VD1 – VD6 одинаковые, их вольт-амперная характеристика приведена на рис. 1.12. UП= 5,0 В; R1 = 1,2 кОм; R2 = 10 кОм; Uвх= 0,2 В.
