Условие задачи
1) Составить схему одноконтурного LC автогенератора с трансформаторной обратной связью. С этой цепью использовать биполярный транзистор по схеме с общим эмиттером и колебательный контур с элементами L, C, R величины которых приведены в таблице 4. Коэффициент взаимной индуктивности катушек трансформатора М. Для создания напряжения смещения в цепи базы использовать коллекторную батарею.
2) По заданной динамической характеристике транзистора найти зависимость коэффициента усиления автогенератора от амплитуды напряжения на базе транзистора и построить график.
3) Определить критическое значение коэффициента взаимной индуктивности МКР (или МКР1 и МКР2), соответствующие возникновению (или возникновению и срыву) генерации.
4) Построить график зависимости амплитуды напряжения на выходе усилителя автогенератора UВЫХ от величины М.
5) Определить мгновенное значение выходного напряжения при M=1,2MКР (или 1,2 MКР2).
6) Указать какой режим самовозбуждения имеет место.
Ответ
1) Возможный вариант схемы заданного автогенератора приведен на рис.6.

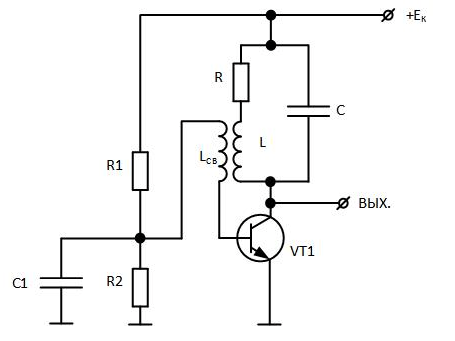

Рисунок 6 Схема автогенератора

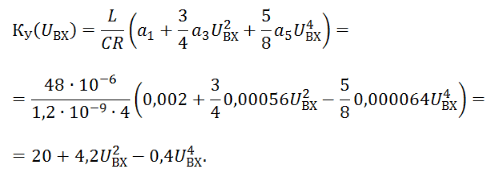

2) С учетом заданных значений коэффициентов a1, a2, a3 искомое выражение имеет вид:
График полученно...
