Условие:

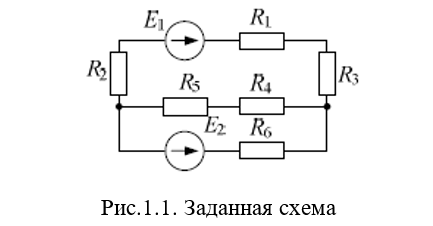

Для электрической цепи (рис.1.1) выполнить:
1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа (указав, для каких узлов и контуров эти уравнения записаны). Решать эту систему уравнений не следует.
2. Определить токи в ветвях методом контурных токов.
3. Определить режимы работы активных элементов и составить баланс мощностей.
Решение:
Дано: E1=50 В, E2=90 В, R1=13 Ом, R2=9 Ом, R3=28 Ом, R4=13 Ом,
R5=19 Ом, R6=20 Ом.

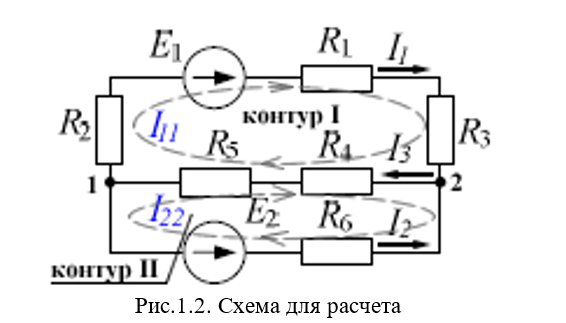

Выбираем направления токов в ветвях и направления обхода контуров (рис.2.2.):
1.Записываем уравнения для определения токов путем непосредственного применения законов Кирхгофа - для узла 2 по первому закона Кирхгофа, для контура 1 с источником Е1, и контура 2 с источником Е2 по второму закону Кирхгофа.
