1. В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все токи, с помощью

«1. В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все токи, с помощью»
  • Электроника, электротехника, радиотехника

Условие:

1. В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи.

2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа.

3. Найти все токи, с помощью метода контурных токов.

4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений  эквивалентной звездой.

5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения.

6. Определить показания вольтметра.

7. Построить потенциальную диаграмму по внешнему контуру.

Расчет выполнен средствами пакета Matcad

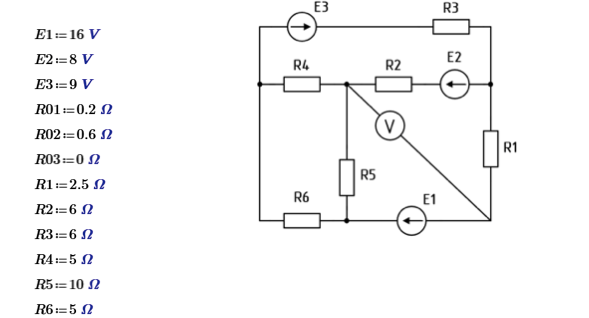

Дано:



Решение:

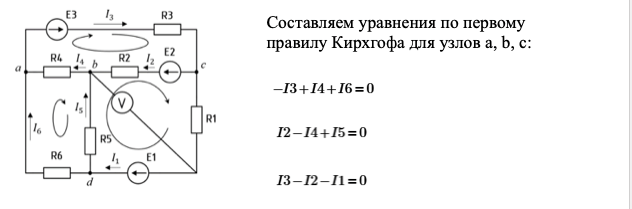

1. Расчет цепи по правилам Кирхгофа

1.1 Выбираем направления токов в ветвях и составляем 6 уравнений для нахождения 6 неизвестных токов

Составляем уравнения по второму правилу Кирхгофа для контуров acb, abd, bcd, направление обхода по часовой стрелке:
