Условие задачи

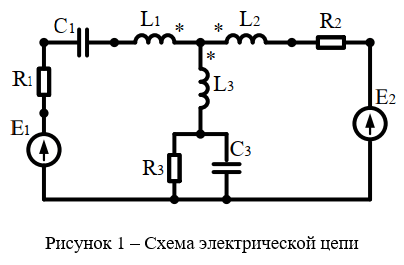

1. В схеме, изображенной на рисунке 1, с параметрами, приведенными в таблице 1, заменить источник тока эквивалентным источником ЭДС либо двухполюсник с параллельным соединением резистора и конденсатора на эквивалентный двухполюсник с последовательным соединением резистора и конденсатора.
2. В полученной цепи, считая отсутствующей индуктивную связь катушек, рассчитать токи и напряжения всех элементов методом узловых потенциалов.
3. Построить топографическую векторную диаграмму напряжений и совмещённую с ней векторную диаграмму токов исходной цепи.
4. Проверить баланс активной и реактивной мощностей исходной цепи, найти коэффициент мощности каждого источника.
5. Учитывая магнитную связь катушек, рассчитать цепь п.1 методом контурных токов; построить полную векторную диаграмму цепи с указанием напряжений само- и взаимоиндукции катушек.
Таблица 1 – Исходные данные
Ответ

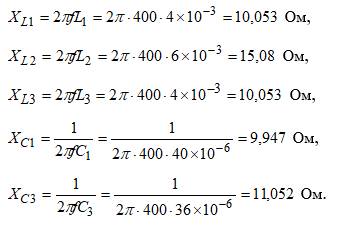

1. Определим сопротивления реактивных элементов цепи:
2. Определим комплексы действующих значений ЭДС:
3. Выполним эквивалентное преобразование двухполюсника с параллельным соединением резистора и конде...
