Условие:
1. Выберите биполярный транзистор.
2. Приведите заданную схему включения биполярного транзистора, поясните полярность источников питания и особенности схемы.
3. Выберите полевой транзистор, приведите его марку и расшифруйте ее.
4. Приведите схему включения полевого транзистора и поясните полярность источников питания.
5. Дайте сравнительную характеристику биполярного и полевого транзистора.

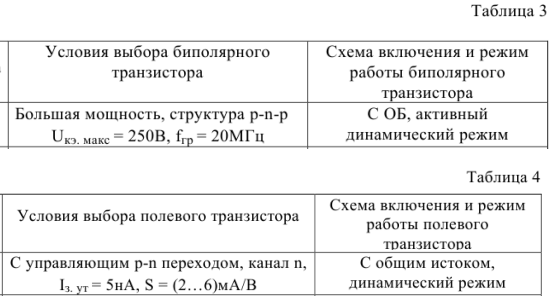

Данные для выбора транзистора и построения схем приведены в табл.3,4.
Решение:
1.Транзистор p-n-p большой мощности КТ851Б.
К кремниевый
Т биполярный транзистор
8 средний диапазон частот, большая мощность
51 номер разработки
Б- разновидность

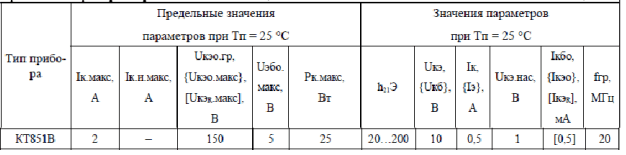

Характеристики транзистора КТ851Б
В динамическом режиме работы в входную цепь включаем вместе с источником питания источник сигнала, а в выходную включаем нагрузку. Входной усиливаемый сигнал в схеме усилительного каскада с ОБ (рисунок 3) по...
