1) Вычислить входные и выходные характеристики БТ. Определить параметров rвх, gвых. 2) Вычислить усилительные свойства БТ. Определить коэффициент усиления
«1) Вычислить входные и выходные характеристики БТ. Определить параметров rвх, gвых. 2) Вычислить усилительные свойства БТ. Определить коэффициент усиления»
- Электроника, электротехника, радиотехника
Условие:

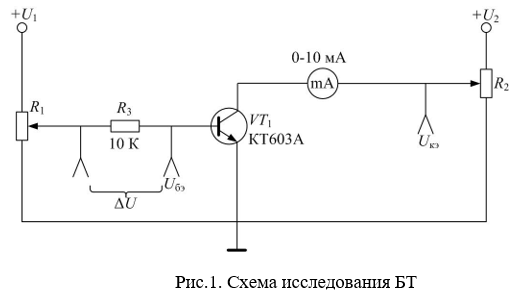

1) Вычислить входные и выходные характеристики БТ. Определить параметров rвх, gвых.
2) Вычислить усилительные свойства БТ. Определить коэффициент усиления

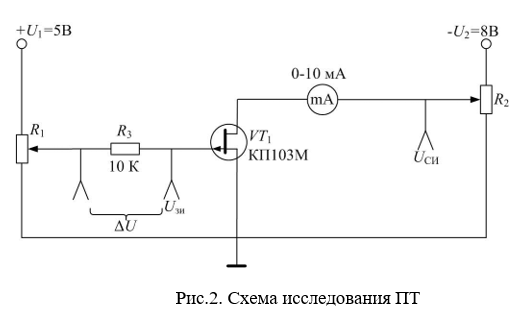

3) Рассчитать выходные и сток-затворные характеристики ПТ с управляющим p–n переходом. Определить параметры Iс.нач., S, Uотс.
Решение:

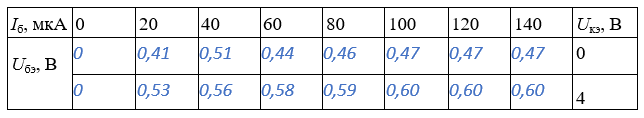

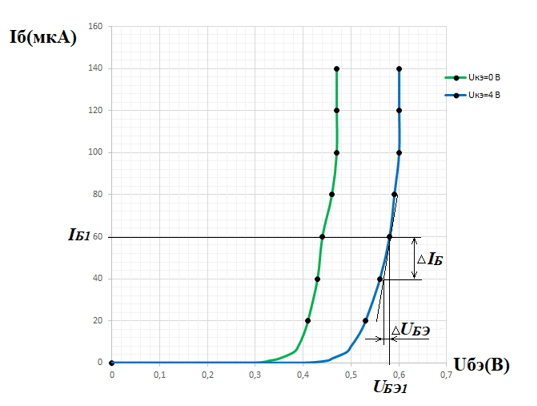

1) Таблица 1 Входные характеристики Iб = f (Uбэ) при Uкэ = const
По экспериментальным данным определим входное сопротивление транзистора по постоянному току при Iб=60 мкА, Uкэ = 4 В
