Условие задачи
1. Вывести формулу комплексного передаточного параметра Y_C1 (jω).
2. Вывести формулы частотных характеристик параметра, рассчитать их и построить характеристики.
3. Вычислить мгновенное значение тока в элементе C_1 на заданной частоте ω_0.
Дано:

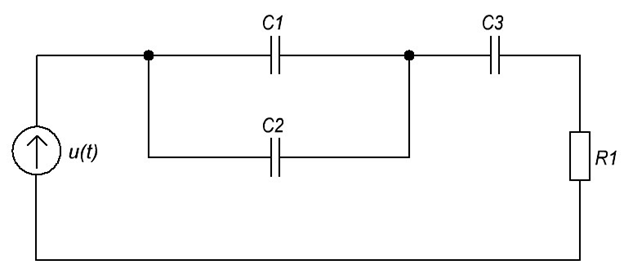

Рисунок 7 – Схема электрической цепи
Ответ
Выведем формулу комплексного передаточного параметра YC1 (j).
Для удобства сделаем замену p=j.
На рисунке 8 представлена расчётная схема.

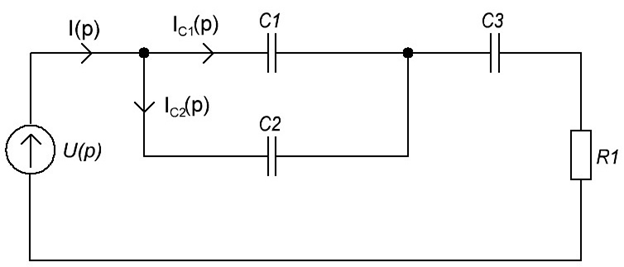

Рисунок 8 Расчётная схема
Составим систему уравнений по законам Кирхгофа:
Потяни
