Условие задачи
1. Запишите комплексные сопротивления
и рассчитайте эквивалентное комплексное сопротивление
.
2. Рассчитайте комплексные значения токов во всех ветвях и напряжений на всех элементах цепи:
.
3. Постройте векторную диаграмму токов
.
4. Запишите выражения мгновенных значений токов
и напряжения на резисторе
.
5. Постройте графики зависимости от времени
и
.
6. Рассчитайте баланс активных и реактивных мощностей источника энергии и её потребителя (двухполюсника).
Ответ

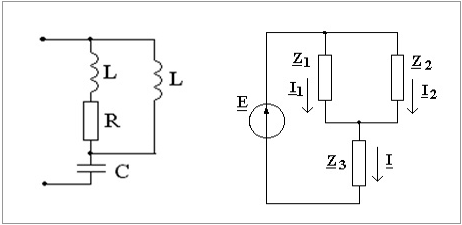

Рисунок 2 Схема электрической цепи
Исходные данные:
Угловая частота:
