Необходимо выполнить следующее:

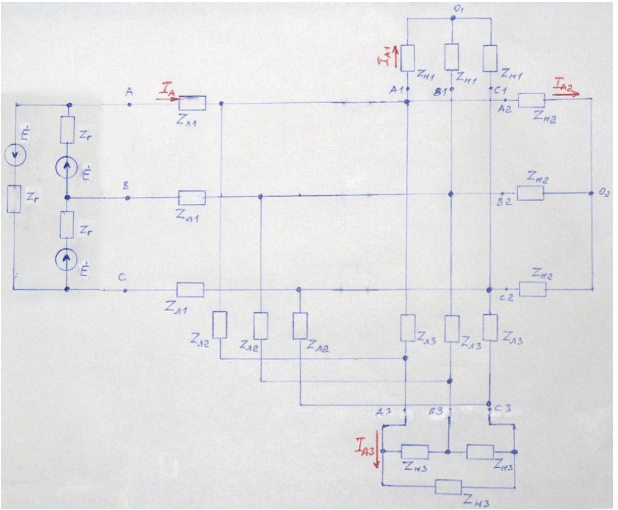

1.Начертить по заданной однолинейной схеме развернутую трехфазную схему цепи, составить расчетную схему для одной фазы;

2.Определить на каждом участке линии: линейные и фазные токи генератора, нагрузок; линейные напряжения на зажимах генератора и каждой нагрузки; потери напряжения до каждой нагрузки;

3. Рассчитать мощности на всех участках цепи , проверить их баланс; определить коэффициенты мощности каждой нагрузки и общий к.п.д. электропередачи;

4.Рассчитать мощность и емкость батареи конденсаторов для повышения cosφ до 0,95 для нагрузок с cosφ меньше 0,8.

5. Подобрать нужное количество конденсаторов для обеспечения необходимых мощностей и емкости батареи, показать схему подключения конденсаторов;

6. Выполнить расчеты по п.2. и п.3. для схемы с включенными расчетными батареями конденсаторов;

7. Сделать сравнительный анализ двух режимов, рассчитать годовую экономию электрической энергии в результате применения компенсации реактивной мощности;

8. Построить в одинаковых масштабах для одной из нагрузок по однофазной расчетной схеме векторные диаграммы токов и напряжений для обоих режимов (до и после компенсации).

Исходные параметры генератора:
E = 400 в;  Схема соединения ∆;  Rг = 0,06  ом;  Xг = 0,09  ом;

Нагрузка 1:  Uн = 220 в ;  R_н1 = 0,41  ом;  X_н1 = 0,54  ом;

Нагрузка 2: Uн = 220 в ;  P_н2 = 110 кВт;  сosφ_н2 = 0,88 ;

Нагрузка 3:  Uн = 380 в ;  R_н3 = 1,08  ом;  X_н3 = 1,4  ом;
