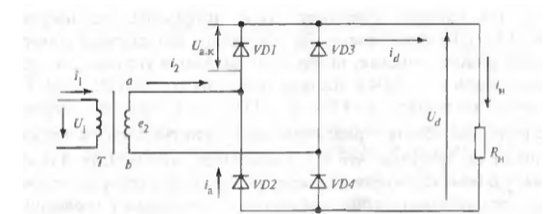

1.Вычислить напряжение на нагрузке в схеме рис. 1, если U1=220 В, Кт=10, Rн=40 Ом, падение напряжения на диоде ΔUа.к=0,7 В, активное сопротивление первичной обмотки трансформатора r1=100 Ом и вторичное r2=1 Ом. Рис.1

Для цепи, представленной на рис 1.1, используя любые, кроме нуля, данные для сопротивлений R, своего варианта из таблицы 1.1, рассчитать токи и напряжения на всех резистивных элементах

Для ГПП, план и расположение оборудования которой приведены на рис. 2, определить параметры зоны молниезащиты (степень надежности 95%) и ее возможную поражаемость.

По осциллограмме, изображенной на рисунке 1, определить сдвиг фаз φ между двумя сигналами, подаваемыми на осциллограф. Начертить схему измерений и указать тип осциллографа.
