Условие задачи
Расчет выпрямительной установки
Активная нагрузка (RН ) питается постоянным напряжением (UН ) от выпрямительной установки, состоящей из согласующего трансформатора, вентильного комплекта и сглаживающего фильтра.
В установке используется однофазная мостовая схема выпрямления на диодах и Г-образный LC-фильтр.
Требуемое значение коэффициента пульсации напряжения на нагрузке (qНАГР ):
Частота напряжения питания выпрямительной установки 50 Гц:
Определить:
1) средние значения напряжении и тока на выходе выпрямителя (Ud; Id );
2) действующие значения напряжения и тока вторичной обмотки трансформатора, и его расчетную мощность (U2; I2; SТ );
3) параметры для выбора вентилей (диодов): среднее и максимальное значения тока через вентиль, максимальное значение обратного напряжения на вентиле (Ia; Ia.max; Uобр.max);
4) требуемое значение коэффициента сглаживания фильтра (s);
5) параметры сглаживающего фильтра (Lф) и (Cф) с учетом недопустимости резонанса.
Потерями в вентилях выпрямителя и в дросселе фильтра пренебречь.
Ответ
Принцип действия однофазной мостовой схемы выпрямления на диодах (схема Греца)

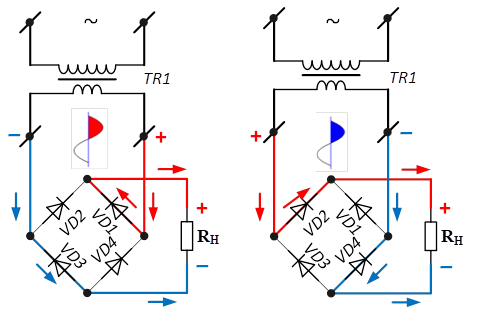

В качестве схемы выпрямления представлена однофазная двухполупериодная мостовая схема (схема Греца), в которой используются четыре диода (рис.1).
Рисунок 1 Принцип действия однофазной мостовой схемы выпрямления на диодах (схема Греца)
Однофазная...
