Условие:

АМ-сигнал поступает на вход преобразователя частоты.

1.Изобразить принципиальную схему преобразователя частоты.

2. Пояснить принцип его работы и его достоинства.

3. Рассчитать величину частоты гетеродина, если частота сигнала равна частоте несущей АМ-сигнала из задания 2, а промежуточная частота- 465 КГц.

4. В соответствии с выполненными расчетами построить в масштабе временные диаграммы слева и две спектральные диаграммы справа на входе и выходе преобразователя частоты.

Решение:

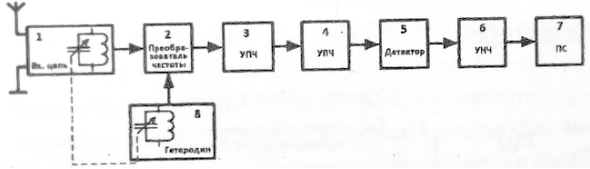

Рис. 8. Структурная схема преобразователя частоты супергетеродинного приемника

Процесс преобразования частоты используется при построении супергетеродинного приемника, в котором только входная цепь и вспомогательный генератор (супергетеродин) перестраиваются синхронно при переходе с одной частоты станции на частоту другой так, что wпр = wc - w...
