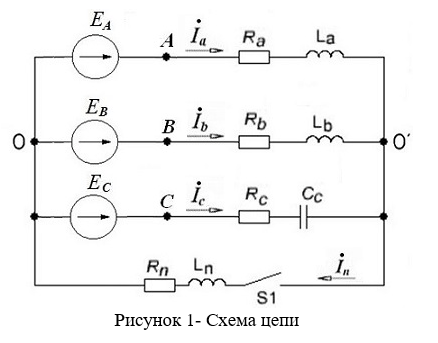

Условие задачи
Амплитудное значение фазной ЭДС генератора: EmА= EmB= EmC= EmФ = 260 В;
начальная фаза ЭДС: ΨA = ΨB = ΨC = 15º ;
период ЭДС: T = 19·10-3 c; отсюда частота f=1/Т=1/19·10-3 =52,63 Гц;
активные сопротивления фазной нагрузки:
Rа = 17 Ом; Rb = 13 Ом; Rc = 12 Ом;
индуктивности фазной нагрузки:
La = 0,01 Гн; Lb = 0,02 Гн;
емкости фазной нагрузки: Сc=200 мкФ=200∙10-6 Ф.
параметры нулевого провода
Rn = 20 Ом; XL =21 Ом.
Найти комплексные и мгновенные значения фазных и линейных ЭДС
Ответ
Комплексные и мгновенные значения фазных ЭДС
Круговая частота =2∙f=2∙52,63 =330,5 р/с.
Найдем реактивные сопротивления
XLa = La =330,5 ∙ 0,01 = 3,3 Ом;
XLb = Lb =330,5 ∙ 0,02 = 6,6 Ом;
XСc = 1/Сc =1/330,5 ∙200∙10-6 = 15,1 Ом.
найдем комплексные сопротивления ветвей
модули действующих значений...
