Условие задачи
Анализ электрического состояния линейных электрических цепей постоянного и однофазного синусоидального тока.
В схеме замещения цепи имеются источники ЭДС Е, внутренние сопротивления и сопротивления приемников электрической энергии.

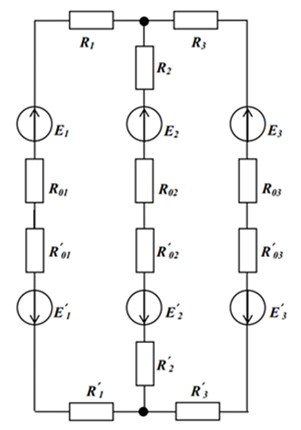

Рис.1. Схема замещения разветвленной линейной электрической цепи постоянного тока
Определить:
1) токи во всех ветвях методом непосредственного применения законов Кирхгофа;
2) мощности источников и приемников электрической энергии
Осуществить проверку правильности расчета цепи, составив уравнение баланса мощностей.
Исходные данные в схеме замещения цепи, представленной на рис. 2, соответственно равны: R3'=4 Ом,E1=56 B,R01=0,5 Ом,E'1=88 B,R01'=0,5 Ом,R1=16 Ом,E2=96 B,R02=0,5 Ом.
Ответ

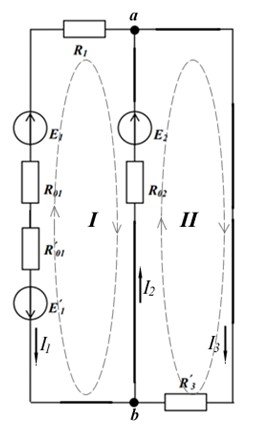

Составляем расчетную схему согласно данных варианта (рис.2):
Рис.2. Схема для расчета
1) Произвольно выберем направления токов в ветвях схемы замещения цепи (рис.2). Запишем уравнение по первому закону Кирхгофа для узла а.
-I1+I2-I3=0 (1)
Для определения трех токов в трех ветвях составим недостающие уравнения по второму закону Кирхгофа для I-го и II-гo контуров, выбрав направление обхода ...
